Plano inclinado de engate com escala angular girante de adesão magnética - SCN-F002H1

Função: Destinado ao estudo experimental, laboratório de física e realização de experimentos de física sobre: Cinemática. Referencial, posição, movimento e trajetória. O que se entende por móvel. A diferença entre deslocamento e distância percorrida. O sistema de referência cartesiano no plano, plano cartesiano ortogonal. Diferenças entre grandeza escalar e grandeza vetorial. Mecánica Estática. A condição de equilíbrio de um móvel em um plano inclinado. A força peso de um corpo é diretamente proporcional a sua massa. O equilíbrio de um corpo material, corpo pontual, sob a ação de forças coplanares. A condição para que um corpo material, corpo pontual, esteja em equilíbrio se baseia na primeira lei de Newton.  O valor da força motora depende do ângulo de inclinação, da massa envolvida e da aceleração gravitacional. Determinação da vantagem mecânica do plano inclinado, uma máquina simples. Medindo pesos de massas. A força resistente. Medindo forças motoras para diferentes inclinações da rampa. A força motora é a força equilibrante que atua em um móvel em equilíbrio sobre uma rampa. A diferença entre a área em contato aparente e a área de contato real. A lei empírica de Leonardo Da Vinci sobre a fricção, atrito. A força de atrito entre diferentes a áreas de madeira e o tampo da mesa. O atrito versus a primeira lei de Newton para o movimento. A força de atrito cinético. Determinando a força de atrito cinético e o coeficiente de atrito cinético entre superfícies de mesmo material com áreas de contato diferentes. Dinâmica. As forças de atrito e a primeira lei do movimento de Newton. A força de atrito e a natureza das superfícies em contato. A mola  helicoidal e a lei de Hooke. A deformação temporária, deformação elástica. A deformação permanente, deformação plástica. Determinando a constante de elasticidade da mola. O que diz a lei de Hooke. Associação de molas helicoidais em série. Determinando a constante de elasticidade das molas em série e em paralelo. O trabalho e a troca de energia em um sistema massa e mola que oscila, a conservação da energia mecânica. Determinando a posição inicial. Variando forças e observando deformações. A elongação sofrida pela mola, sob a ação de uma força. Determinando a elongação da mola para cada força aplicada. O trabalho realizado por cada uma das forças aplicadas.  O que se entende por força elástica, uma força restauradora. A energia potencial elástica e a energia cinética. O princípio da conservação da energia. Observando a transformação da energia potencial em energia de movimento. A energia potencial gravitacional. Observando os movimentos de translação e de rotação da esfera que desce a rampa. Hidrostática. Determinando, por diferença, a força empuxo atuante em um corpo submerso em um líquido. O princípio de Arquimedes, o empuxo e sua relação com o volume e a densidade do líquido deslocado. O princípio da impenetrabilidade da matéria. Como corrigir a diferença de volume.  Medindo forças com o dinamômetro. Calculando e determinando as características da força hidrostática  empuxo. Determinando o peso do volume do líquido deslocado. A relação do empuxo com o peso do volume do líquido deslocado. O princípio de Arquimedes, teorema de Arquimedes. A densidade absoluta e a densidade relativa. O peso específico. A relação entre o peso específico e a densidade absoluta. A relação do empuxo com o volume, a densidade do líquido deslocado e a aceleração da gravidade. A relação do empuxo com o volume e o peso específico do líquido deslocado. Ondulatória. O MHS em um sistema massa e mola helicoidal oscilante, transformações energéticas. O movimento harmônico simples executado por uma massa acoplada a uma mola. O que se entende por força elástica, uma força restauradora. A pulsação do MHS. A energia potencial elástica, etc.

PRINCIPAIS CARACTERÍSTICAS

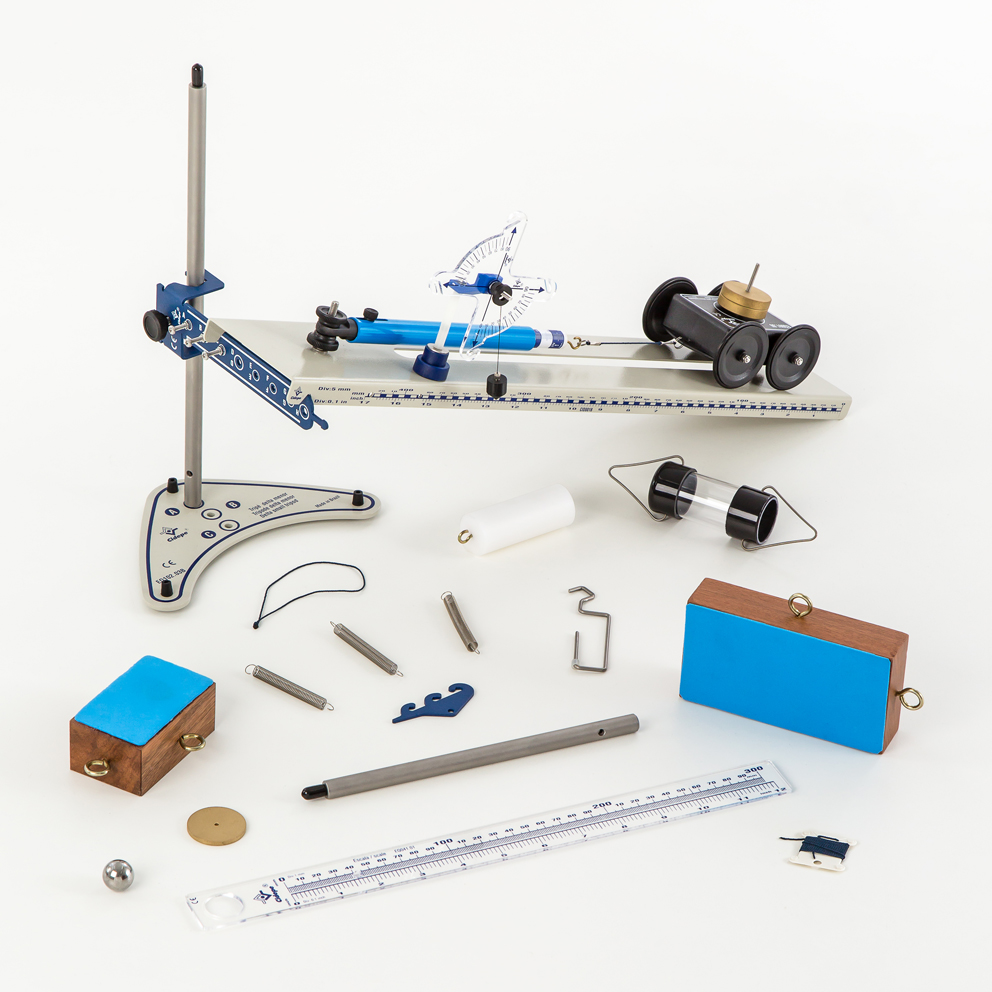

Plano inclinado de engate com escala angular girante de adesão magnética, três molas de tração K 33 N/m, esfera de aço 18 mm, carro de quatro rodas com pneus, indicador de três vetores, fio de prumo, extensão flexível com anel em aço e fuso central, corpo de prova menor de madeira com dois ganchos, uma face revestida, em EVA, 35 x 50 x 80 mm, corpo de prova de madeira com 2 ganchos, 1 face revestida, maior, ganchos de aço, 60 x 70 x 150 mm e uma face revestida em EVA, fio de prumo com anel, massa pendular removível, escala angular girante, com sapata de adesão, painel transparente com esperas em gancho nos quatro eixos, escala de 0 a 90 graus, divisão de 5 graus no segundo e quarto quadrante com manípulo M3, suporte móvel com ponteiro lateral, com três ganchos e orifício, anel flexível 110 ±5 mm, em fio de poliamida, dinamômetro tubular de 0 a 2 N, precisão 0,02 N, tipo mola helicoidal com capa metálica revestida em epóxi pelo sistema eletrostático, cabeçote deslizante com alça, gancho metálico, ajuste do zero, escala 0 a 2 N com 100 divisões de 1 mm, cada 1 mm equivale a 0,02 N, permite dois tipos de leitura, uma de intensidade força e outra de variações em milímetro, incerteza 0,01 N, gancho curto de 93 mm com espaçador, 7 ± 0,1 g, aço inox, duas massas cilíndricas acopláveis de 50 ± 0,1 g, em latão com orifício central, massa acoplável de 23,0 ± 0,2 g, orifício central, latão, haste inox de 200 mm com roscas, 11,1 mm, M5, haste inox de 300 mm com roscas e fixador, 11,1 mm, M5 cabeça em cruz, orifício transversal e protetor no fuso, cilindro de Arquimedes com balde transparente de duas alças, em inox e cilindro maciço com gancho metálico, mufa de entrada lateral com braço e três esperas, aço revestido em epóxi e serigrafia, para hastes com diâmetro até 12,7 mm, fechamento por manípulo M5, extremidade com ponteira para apoio de diferentes acessórios, 8 posições identificadas  e três esperas em aço, régua transparente 0 a 300 mm para encaixe, escala milimetrada 0 a 300 mm, divisão de 1 mm e escala de 0 a 12 in com divisão de 0,1 in, tripé menor com sapatas, em aço revestido em epóxi pelo sistema eletrostático e serigráfico, reentrância semicircular, três identificadores de posição e sapatas amortecedoras, fio de poliamida, 1000 mm, trançado, com plaqueta identificadora e rampa de encaixe para mufa de braço longo, rampa em aço revestido em epoxi eletrostático, manípulo M5 de retenção, canal central e escala milimetrada na lateral com divisão de 5 mm.

Experimentos:

- Referencial, posição, movimento e trajetória.

- A condição de equilíbrio de um móvel em um plano inclinado.
- Determinação da vantagem mecânica do plano inclinado, uma máquina simples.
- As forças de atrito e a primeira lei do movimento de Newton.

- As forças de atrito não dependem da área aparente da superfície de contato, mantido os mesmos materiais.
- A mola helicoidal e a lei de Hooke.
- Associação de molas helicoidais em série.
- Associação de molas helicoidais em paralelo.
- O trabalho e a troca de energia em um sistema massa e mola que oscila, a conservação da energia mecânica.
- Observando a transformação da energia potencial em energia de movimento em uma esfera que rola por uma rampa.
- O empuxo, comprovação experimental.
- O princípio de Arquimedes, o empuxo e sua relação com o volume e a densidade do líquido deslocado.
- O MHS em um sistema massa e mola helicoidal oscilante, transformações energéticas.

Documentação com checklist, garantia de dois anos, instruções técnicas, livro físico com sugestões de experimentos didáticos, passo a passo, com habilidades e competências, fotos do equipamento real e autoria.
